建筑图纸中烦人符号怎么看?建筑图纸符号详解,一分钟全都看懂!

  从事过建筑设计的人员都应该知道,想要正在施工建筑地方当一名技术人员,最为基本的就是能够看懂建筑图纸。但是在这其中难免会有一些人是看不懂建筑图纸的,要是年图纸都看不懂,该如何进行施工呢?

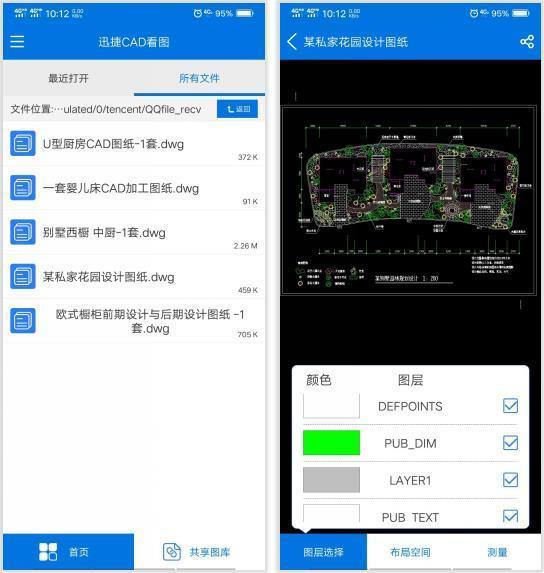

  原来很多人都是进行手绘,如今我们则是使用电脑进行绘制,虽然更加精准,但是需要进行打印。当然有时候也会发送dwg格式的图纸文件,迅捷CAD看图APP可以对dwg格式文件轻松进行浏览查看,并且完全免费。

  以上方法已经告诉大家如何快速打开dwg格式图纸文件,下边就需要解决图纸上一堆烦人的符号。在此小编为大家总结了一份清单,送给想学建筑设计的你。

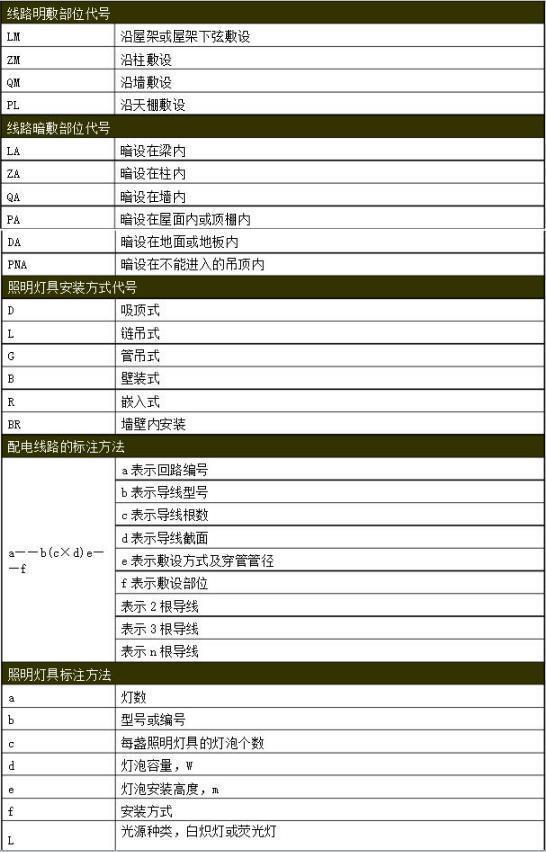

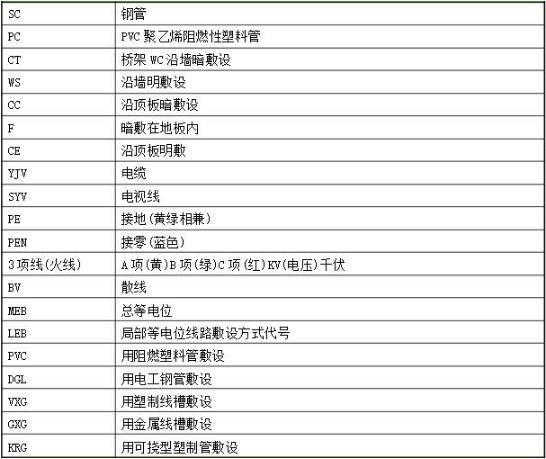

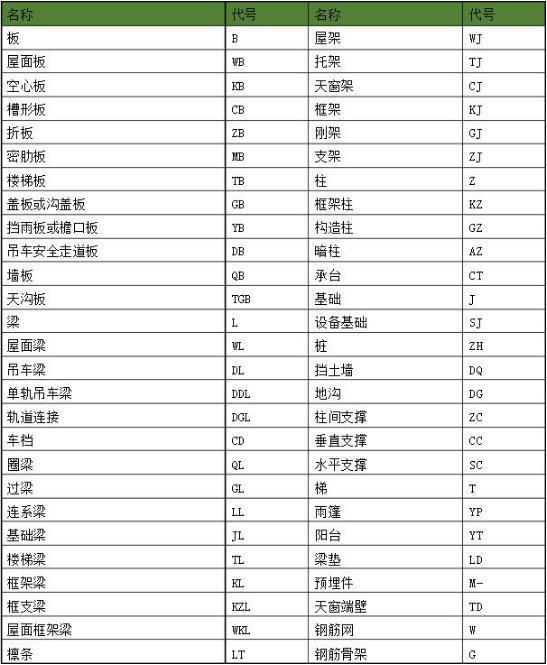

  钢筋符号:

  ⑴ φ10@100/200(2):表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

  ⑵ φ10@100/200(4):表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

  ⑶ φ8@200(2):表示箍筋为φ8,间距为200,双肢箍。

  ⑷ φ8@100(4)/150(2):表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。



  以上就是小编今天所要分享的全部内容,在图纸上难点已经分享给大家了,接下来就需要你们运用到实践当中。如果想要了解更多的建筑知识,别忘记点击关注小编呦~
